無軸滾筒篩結構的改進
滾筒篩的設計多為整體焊接式結構，焊接式滾筒篩尤其是大型滾筒篩（篩筒內徑達2.4m，滾圈和傳動件大外徑達2.8m，滾筒長度達12m）在制作過程中沒有可靠的基準，并且在組焊過程中存在焊接變形，要滾圈與滾圈、滾圈與傳動件之間的同軸度要求是十分困難的，制造精度不穩定。
無軸滾筒篩結構的改進：
根據滾筒篩的結構及工作原理，提出了對其進行改進的設想：1、化整為零，將大型焊接結構件拆分成若干小單元結構件，降低結構件的制作難度；2、對小單元結構件進行機械加工，以機械加工方法制作精度；3、將各單元用鉚釘或螺栓裝配在一起。經過拆分后，入料段滾筒組焊件、傳動段滾筒組焊件和出料段滾筒組焊件具備機械加工條件；篩筒框架仍不能加工，繼續對其進行拆分，將篩筒框架沿圓周方向拆分為若干更小的單元，使其具備加工條件。

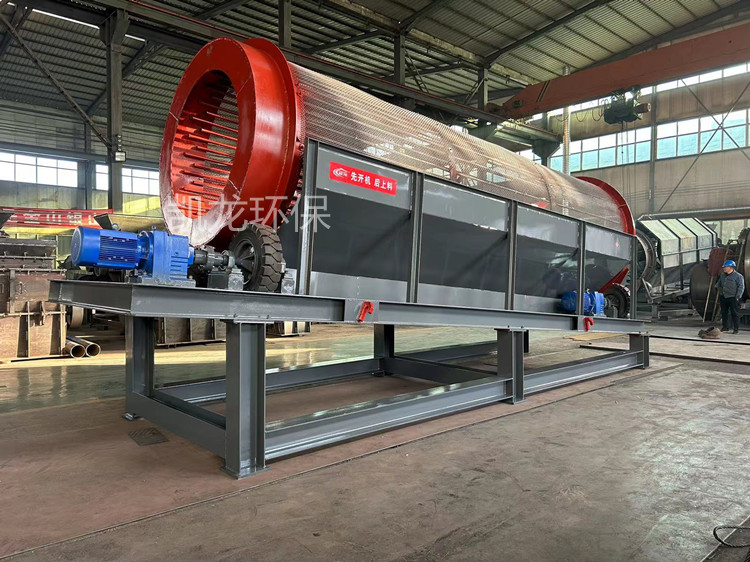

無軸滾筒篩在使用過程中，運轉緩慢均勻，沖擊振動很小、工作平穩、其安裝簡單，有時甚至不需要基礎。可以直接放置于平整的地面或樓板上及料倉下。被廣泛應用于建筑工地、沙石料場、基建工程、采沙場、攪拌站、煤廠、焦炭廠、冶金礦產等行業。
